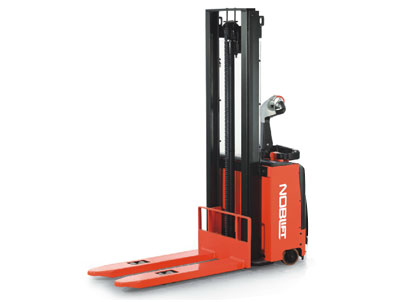

CL15全电动搬运叉车的主要用途:搬运堆垛托盘
CL15全电动搬运叉车详细介绍:
CL10/12/15系列车为步行式全电动堆垛车,额定负载1.0T/1.2T/1.5T三种型号,提升高度涵盖1200-3400mm各个常用使用高度,宽广的选择范围,保证为您提供*佳的选择方案。
· 大功率的驱动和提升直流电机,具有较好的调速性能,较大的起动、制动转矩,更显功率强劲的优势。工作效率高,保证物流的髙效、快捷。
· 采用Canbus技术的多功能手柄(可选),性能更加稳定,全部操作都能通过手柄实现,IP54的防护等级能有效防尘防水,提高元件的可靠性,故障率大大降低。
· 结构紧凑,具有*低的整车髙度对应高的提升高度,高质量的门架型钢提供*大的安全保证。
· 起升高度大于300mm时,行驶速度自动降低,确保作业安全。
· 重载下降时会自动减速从而能平稳放置托盘。
· 自动折叠踏板能在长时间作业时降低操作者的疲劳。
载荷中心距 (C)
≤600(mm)
≤700(mm)
提升高度 (mm)
实际载重量 (Q) kg
≤2500
1500
1000
≤2900
1000
700
≤3400
800
500
特性
1.2
型号
CL1529
CL1529FFL
CL1534
CL1534FFL
1.3
驱动方式:电动(蓄电池),柴油,汽油,燃气,手动
蓄电池
1.4
驾驶方式(手动,步行,站驾,坐驾 ,拣选)
步行式
1.5
额定承载能力
Q (t)
1.5
1.6
载荷中心距
C mm
600
1.8
前悬距
x mm
677
1.9
轮距
y mm
1183
1168
重量
2.1
自重
Kg
1020
1040
1120
1140
2.2
满载时桥负荷 前/后
Kg
1195/1325
1205/1335
1245/1375
1225/1385
2.3
空载时桥负荷 前/后
Kg
755/265
770/270
826/295
840/300
轮子车体
3.1
轮胎 (橡胶轮, 高弹性体, 气胎轮, 聚胺酯轮)
聚胺酯轮
3.2
轮子尺寸 前轮
250×78
3.3
轮子尺寸 后轮
80×70
3.4
附加轮子(尺寸)
150×54
3.5
轮子数量 (前/后)(x=驱动轮)
1x+2/4
3.6
前轮轮距
b10(mm)
685
3.7
后轮轮距
b11(mm)
390/515
尺寸
4.2
门架缩回时高度
h1(mm)
1950
1950
1695
1695
4.3
自由提升高度
h2(mm)
144
1482
-
1104
4.4
起升高度
h3(mm)
2814
2814
3314
3314
4.5
作业时门架*大高度
h4(mm)
3280
3280
3904
3904
4.9
操作手柄在驱动位置时的高度 *小/*大
h14(mm)
985/1365
4.15
降低时高度
h13(mm)
86
4.19
总体长度
l1(mm)
1940
1925
4.2
货叉表面至前部距离
l2(mm)
790
775
4.21
车体宽度
b1(mm)
805
4.22
货叉尺寸
s/e/l(mm)
60/180/1150
4.25
货叉外宽
b5(mm)
570/695
4.32
轴距中心离地间隙
m2(mm)
50
4.33
直角堆垛通道宽度,拖盘1000×1200(1200跨货叉放置)
Ast(mm)
2162
2147
4.34
直角堆垛通道宽度,拖盘800×1200(1200沿货叉放置)
Ast(mm)
2136
2123
4.35
转弯半径
Wa(mm)
1480
1465
性能
5.1
行驶速度,满载/空载
km/h
5.1/5.4
5.2
提升速度,满载/空载
mm/s
105/170
5.3
下降速度,满载/空载
mm/s
100/95
5.8
*大爬坡能力 满载/空载
%
6/12
5.1
行车制动
电磁制动
电机
6.1
驱动电机功率
kw
1.2
6.2
提升电机功率
kw
3
6.3
蓄电池 DIN标准, 不是
3PZS
6.4
蓄电池电压/额定容量
V/Ah
24/210
其它
8.1
驱动控制方式
场效应管控制
8.4
驾驶员耳边噪音水平根据EN12053
dB(A)
67
1)单轮 Φ80×93
